雷擊浪涌、電網波動、靜電放電，這些看不見的“電壓刺客”，正在悄悄傷害您的電子設備。壓敏電阻和TVS二極管，正好是它們的克星。

壓敏電阻和TVS二極管都屬于限壓型保護器件，但功能和作用不同。

問題來了：防雷/過壓，到底該選壓敏電阻，還是TVS二極管？它們有什么區別？

本文將從壓敏電阻和TVS二極管的工作原理、核心性能差異及應用痛點出發，為您解析：壓敏電阻和TVS二極管誰才是過壓防護的優解？

一、沒有它們，后果很嚴重

為什么要用壓敏電阻和TVS二極管？沒有防護器件的電路，就像沒有避雷針的房子造成以下后果：

這些問題，輕則增加售后維修成本，重則導致產品毀壞，財產損失。

壓敏電阻和TVS二極管就像電路中的“安全氣囊”和“保險杠”，在電壓失控的瞬間起到作用后級核心器件。

二、壓敏電阻 vs TVS二極管區別

同樣能“扛電壓”，是選壓敏電阻還是TVS二極管？其實沒有標準答案，要看你用在什么地方，“對癥下藥”。

TVS二極管：

基于硅基PN結雪崩擊穿原理，響應速度達皮秒級，適用于高頻、低能量場景如ESD防護。

但通流容量?。◣譇~幾百A），面對雷擊等能量沖擊無法抵御。

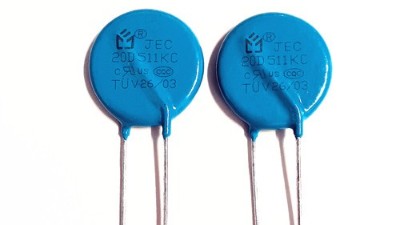

壓敏電阻（MOV） ：

由氧化鋅晶粒構成，具有非線性伏安特性，像海綿一樣能吸收并泄放浪涌能量，如同“巨盾”抵擋浪涌。

通流容量大（幾百A~幾萬A），能量吸收能力強，是電源防雷的中流砥柱。但普通MOV存在老化、熱失控風險。

壓敏電阻和TVS二極管參數對比

通過以上表格可以看出壓敏電阻的通流能力是TVS管的數百倍以上，是防雷/過壓的主力。

面對雷擊浪涌大能量威脅時，用壓敏電阻，TVS扛不住會直接燒穿，因此壓敏電阻是防雷/過壓的主力。

而TVS管更適合用在信號接口，起精細保護，防止信號干擾。

三、用劣質壓敏電阻的痛點

即使選對了MOV，如果用普通品牌劣質壓敏電阻，依然會踩坑。以下是采購和工程師常遇到的三大痛點：

痛點1：通流量“虛標”，雷擊測試失敗

劣質壓敏電阻標稱6kA通流，實測到4kA就開裂失效。這是因?yàn)樾酒w積小，扛不住電流壓力就開裂。

而智旭壓敏電阻，采用大芯片設計和高能電極，其峰值電流實測可達10000A (8/20μs)。

通過實驗室8/20us 和10/1000us的嚴苛測試

痛點2：普通MOV雷擊易炸裂

劣質壓敏電阻材料差，遇雷擊后容易炸裂，漏電流劇增。

而智旭JEC壓敏電阻采用納米級氧化鋅陶瓷原料，經過工藝優化，14mm型號通流量可達6000A（8/20μs波形），20mm型號可達10000A（8/20μs波形），遠超行業常規水平，抗老化能力也強。

戶外設備、工業設備在多雷區、電網波動場景下，可穩定運行，雷擊失效概率下降，減少售后維修次數和成本。

智旭內部實驗室實測報告：14D 621K型號經6500A浪涌沖擊40次后，無開裂、無損壞，漏電流≤10μA。

痛點3：認證不全，整機出口“卡脖子”

整機做UL認證時，因MOV缺乏對應安規證書或測試報告，導致項目延期。

而智旭JEC全系列MOV全面通過嚴苛的UL1449認證（證書編號：E486000），同時擁有CQC、TUV等多國安規認證，可直接引用，為您省去重復測試的費用和時間，加快產品上市，確保國外市場準入無憂。

四、讓專業保護，成為您產品的核心競爭力

智旭電子（JEC Electronics）擁有23年安規器件制造經驗，現已通過ISO9001:2015質量管理體系認證。

我們的MOV系列產品（如經典的20D102K等）已全面通過嚴苛的UL1449認證（證書編號：E486000），同時擁有CQC、TUV等多國安規認證。

智旭JEC壓敏電阻UL認證

智旭JEC壓敏電阻CQC認證

智旭JEC壓敏電阻TUV認證

智旭電子（JEC Electronics）提供的不僅是高性能、高可靠的壓敏電阻，更是一份保障，一份安心。

如果您正在為產品的過壓防護方案而困擾，希望提升現有方案的可靠性，可掃碼添加專屬技術顧問微信，并發送您的具體應用場景或問題，將獲得：

1.智旭壓敏電阻全系列選型指南及量身定制的電路保護方案

2.針對您產品痛點的免費的智旭壓敏電阻實測樣品

3.UL1449認證等測試報告、詳細產品規格書的內部技術資料包

智旭元器件原廠，壓敏電阻型號齊全，質量有保障，售后無憂，已經通過ISO9001:2015質量管理體系認證；安規電容器（X電容及Y電容），壓敏電阻器通過各國認證，陶瓷電容器，薄膜電容器 ，超級電容器均符合低碳指標。

智旭元器件原廠擁有23年的制造經驗，用經驗鑄造好品質，值得您信賴！如您有技術上的疑問或者需要樣品需求，可聯系我們。
