“啪！”—— 保險絲斷了，板子上的整流橋也發黑了。
這是許多工程師在測試時不想面對的“炸機”場景，意味著工程師的心血付諸東流。

▍誰是罪魁禍?zhǔn)住擞侩娏?/span>

在開關電源輸入端，通常會有一個大容量的濾波電容。根據電容特性，電壓不能突變，這個電容相當于短路，就像猛然打開水龍頭時會瞬間沖出一大股水流，電源接通瞬間電流猛然飆升，出現很大的尖峰電流，它就是浪涌電流。

▍浪涌電流危害有多大？

以一個典型的300W開關電源為例，輸入電壓為 220V，整流后峰值電壓約為 310V。

若不加保護，開機瞬間的浪涌電流峰值可50A~100A或者更高，相當于把水龍頭直接擰到底，水流瞬間沖出淋到身上。

就像給氣球打氣突然打到底，氣流沖進去，氣球承受不住“嘭”的一聲就炸了。

浪涌電流會引發多重危害，比如

元件損傷：保險絲熔斷、整流橋擊穿、電容工作時長銳減

電網干擾：產生電磁脈沖（EMP）影響其他設備

系統崩潰：精密設備、工業控制系統崩潰引發連鎖故障

面對浪涌電流，很多工程師想：“加個大功率固定電阻限流不就行了？”不行。

如果使用普通電阻，雖然能抑制浪涌，但在電源正常工作時，電阻自身會產生很大的熱損耗。這就好比為了抵御寒風，穿了很多衣服，雖然暖和了，但厚重衣服也給行動帶來不便。

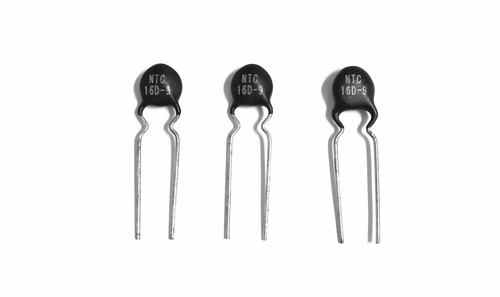

出現浪涌電流這種情況就要用NTC熱敏電阻去抑制。

▍為什么電路要用NTC熱敏電阻

為什么電路要用NTC熱敏電阻？可以根據下表浪涌防護方案對比：

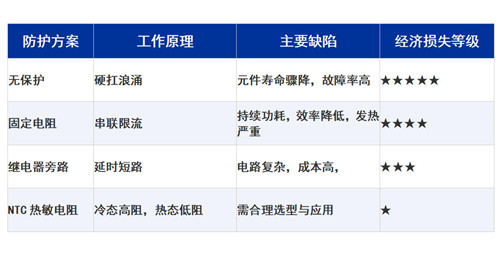

浪涌防護方案對比和缺陷

利用NTC熱敏電阻的負溫度系數特性：溫度越高，阻值越低抑制浪涌電流。

開機瞬間（冷態）：NTC處于高阻狀態，像一個“閥門 ”，將恐怖的浪涌電流從100A牢牢限制在可控范圍，保護電路元件 。

通電時（熱態）： 電流流過，NTC自身發熱，溫度上升，阻值急劇下降。

電源正常工作時，此時NTC產生的熱損耗很低可忽略不計，不影響設備正常運行。

▍NTC熱敏電阻的應用場景

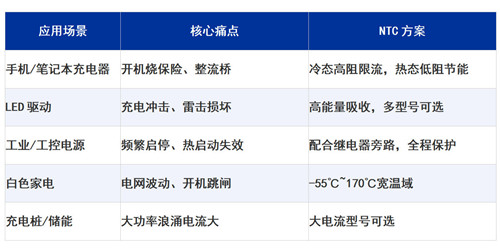

NTC熱敏電阻的應用場景

從日常使用的手機、筆記本充電器，到工業/工控電源，再到大型的充電樁與儲能設備，NTC熱敏電阻都應對。

▍別再讓浪涌電流毀了您的設備

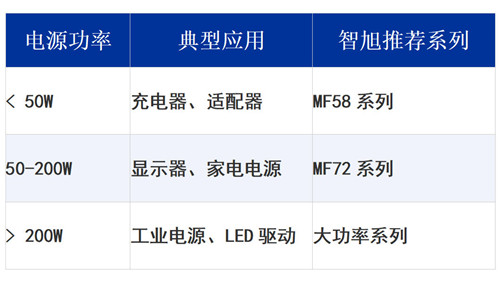

若您正為設備浪涌問題困擾，找一款能抗住大浪涌、發熱低、久經耐用的NTC，不妨試試智旭電子（JEC）的NTC熱敏電阻，為設備穩定運行保駕護航。以下是智旭NTC推薦選型指南：

想了解更多？

掃碼添加專屬技術顧問，獲取免費樣品及專屬浪涌抑制方案！

1.一對一選型指導：根據您的電源規格，推薦適配的NTC型號

2. 免費NTC樣品包：匹配您實際需求的測試樣品

3. 完整版技術資料：包含NTC熱敏電阻規格書、開關電源浪涌抑制應用方案

智旭元器件原廠，熱敏電阻型號齊全，質量有保障，售后無憂，已經通過ISO9001:2015質量管理體系認證；安規電容器（X電容及Y電容），壓敏電阻器通過各國認證，陶瓷電容器，薄膜電容器，超級電容器均符合低碳指標。

智旭元器件原廠擁有23年的制造經驗，用經驗鑄造好品質，值得您信賴！如您有技術上的疑問或者需要樣品需求，可聯系我們。
